KM04-07

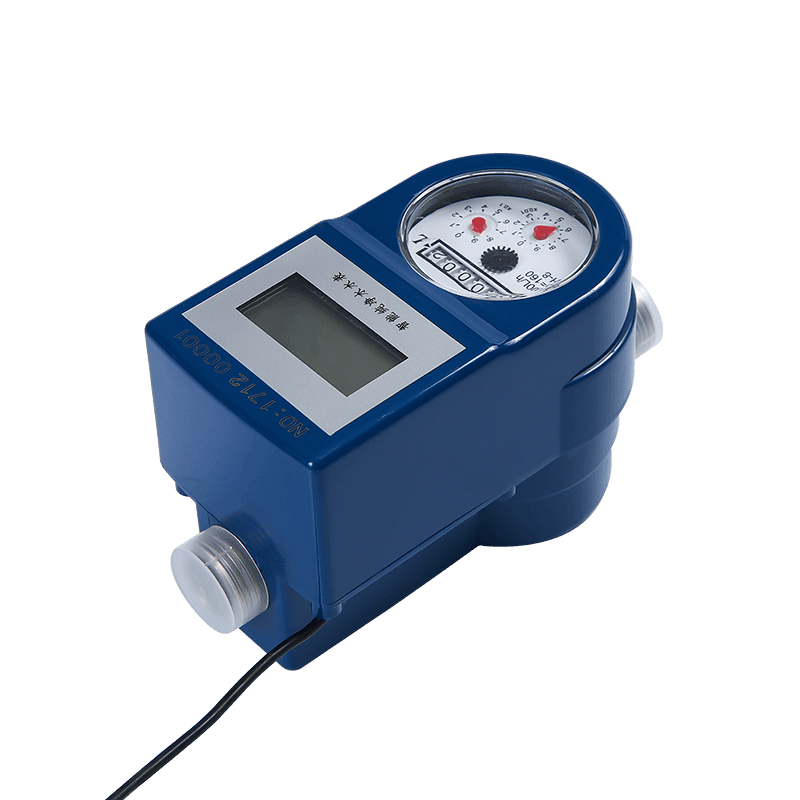

Boru hattından akan soğuk su içme tüketimini ölçmek, ezberlemek ve sergilemek için ev veya konut birimleri için kullanılır. Elektronik örneklemeyi gerçekleştirmek ve verileri temel sayaç sayma cihazına yüklemek için fotoelektrik doğrudan okuma modülünü kullanarak, su sayacının ölçüm verileri gerçek zamanlı olarak doğru bir şekilde okunabilir ve ölçüm verileri kablolu şanzıman yoluyla çeşitli akıllı sayaç okuma sistemlerine gönderilebilir.
Tanım
1. Özellikler
2. Elektronik teknik
| Çalışma voltajı | Çalışma sıcaklığı | Çalışma akımı | çıktı |
| DC9-15V (RS-485)/DC24-36V (M-bus) | -10 ~ 45 ℃ | ≤9ma | RS-485, M-Bus |
3. Kafa kaybı eğrisi
4. Doğruluk hata eğrisi
5. Kurulum boyutu
| Öğe Hayır | LXHS-8 | |
| L1 | mm | 205 |
| L | mm | 110 |
| H | mm | 92 |
| W | mm | 75 |
| Bağlantı iş parçacığı | D (mm) | G3/4 " |
| D (mm) | R1/2 | |
| Ağırlık | sendikalarla | 0.8kilogram |
| kilogram | ||
| Sendikalarsız | ||
| kg | ||
6. Ana teknik parametre
| Model numarası | LXHS-8 | ||
| Nominal Çap (DN) [mm] | 8 | ||
| Oranı Q3/Q1 | R160 | R200 | |
| Aşırı yük akış hızı (Q4) [m³/s] | 1.25 | 1.25 | |
| Kalıcı akış hızı (Q3) [m³/s] | 1 | 1 | |
| Geçiş akış hızı (Q2) [m³/s] | 0.01 | 0.008 | |
| Minimum akış hızı (Q1) [m³/s] | 0.00625 | 0.005 | |
| Doğruluk sınıfı | 2 | ||
| İzin verilen maksimum hata | ±% 5 | ||
| Düşük akış hızı bölgesi (MPEι) | |||
| İzin verilen maksimum hata | Sıcaklığa sahip su için ±% 2 ≤30 ℃ | ||
| Üst akış hızı bölgesi (MPEμ) | Sıcaklığa sahip su için ±% 3 > 30 ℃ | ||
| Sıcaklık sınıfı | T30, T50 | ||
| Su basınç sınıfları | Harita 16 | ||
| Basınç kaybı sınıfları | △ P63 | ||
| Gösteren aralığı [m³] | 99 999 | ||
| Çözümü | 0.00005 | ||
| Gösterge Cihazı [M³] | |||
| Akış Profili Hassasiyet Sınıfları | U10, D5 | ||
| Oryantasyon sınırlaması | Yatay | ||
