Tanım
1. Uygulama
Boru hattından akan soğuk su hacmini ölçmek, ezberlemek ve görüntülemek için ev veya konut birimleri için kullanılır. Çok Jet Tip, Islak Tip Kayıt, Yüksek Hassasiyet, Gliserin Sızdırmaz Kadran Uzun Süreli Açık Okuma, Yüksek Su Kalitesi Gereksinimleri sağlar.
2. Özellikler
● Çoklu jet tipini benimseyin.
● Islak tip kayıt, yüksek hassasiyet, gliserin sızdırmaz kadran uzun süreli net okuma, kurcalama geçirmez.
● Malzeme: Seçenek için pirinç, demir, plastik gövde.
● İletimsiz valf mevcuttur.
● Grit ve partiküllerden etkilenmemiş.
● Kurşun conta ve toz geçirmez kapak ile sağlanır.
● ISO4064'ü onaylayın.
● IP68 için kullanılabilir.
3. Kafa kaybı eğrisi
4. Doğruluk hata eğrisi

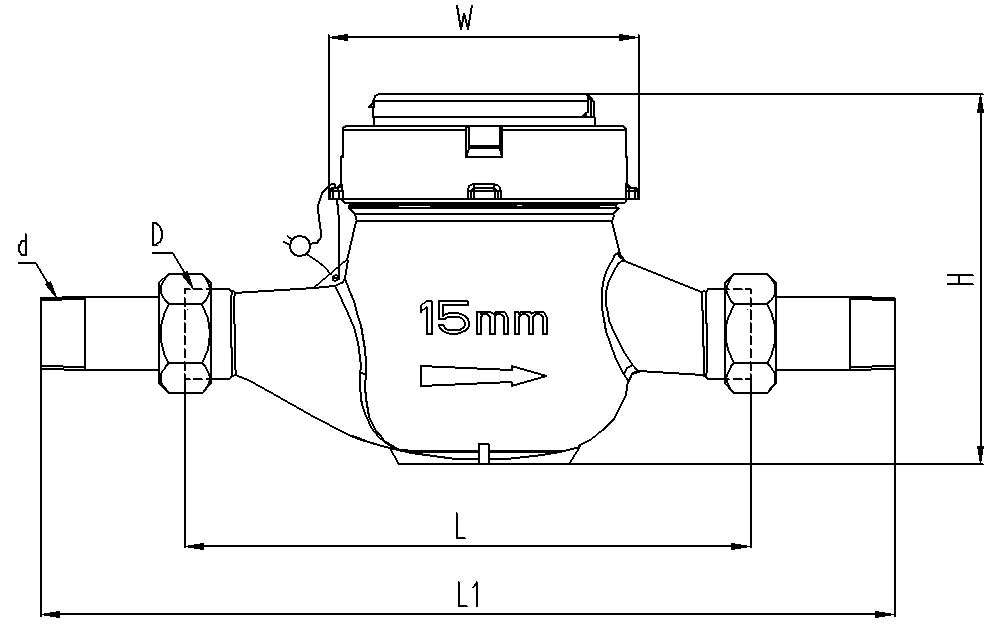

5. Kurulum Boyutu
| Öğe Hayır | LXS-15 | LXS-20 | LXS-25 | LXS-32 | LXS-40 | |
| L1 | mm | 260 | 295 | 345 | 350 | 375 |
| L | mm | 165 | 190 | 225 | 230 | 245 |
| H | mm | 110 | 110 | 115 | 115 | 115 |
| W | mm | 98 | 98 | 110 | 110 | 110 |
| Bağlantı iş parçacığı | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (mm) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| Ağırlık | sendikalarla (kg) |
|
|
|
|
|
| Sendikalar olmadan (Kg) | 1.2 | 1.4 | 1.8 | 2 | 2.5 | |
6. Ana teknik veriler
| Model numarası | LXS-15 | LXS-20 | LXS-25 | LXS-32 | LXS-40 | ||||||||||
| Nominal Çap (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Oranı Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Aşırı yük akış hızı (Q4) [m³/s] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Kalıcı akış hızı (Q3) [m³/s] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Geçiş akış hızı (Q2) [m³/s] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimum akış hızı (Q1) [m³/s] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Doğruluk sınıfı | 2 | ||||||||||||||
| Düşük akış hızı bölgesi için izin verilen maksimum hata (MPEι) | ±% 5 | ||||||||||||||
| Üst akış hızı bölgesi için izin verilen maksimum hata (MPEμ) | Sıcaklığa sahip su için ±% 2 ≤30 ℃ | ||||||||||||||
| Sıcaklık sınıfı | T30, T50 | ||||||||||||||
| Su basınç sınıfları | Harita 16 | ||||||||||||||
| Basınç kaybı sınıfları | △ P63 | ||||||||||||||
| Gösteren aralığı [m³] | 99 999 | ||||||||||||||
| Gösterge cihazının çözünürlüğü [M³] | 0.00005 | ||||||||||||||
| Akış Profili Hassasiyet Sınıfları | U10 D5 | ||||||||||||||
| Oryantasyon sınırlaması | Yatay | ||||||||||||||
