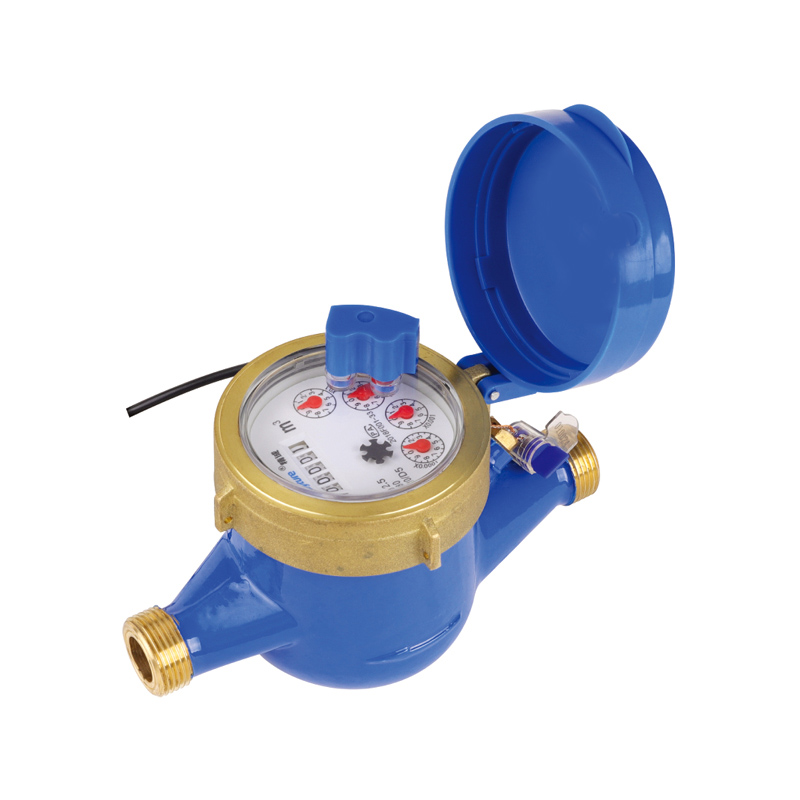

KM02-06
Bu ürün serisi, su tüketimi verilerini okumak ve özel bir telden yüklemek için darbe modülü benimser. Tüm sistem su sayacı, toplayıcı ve yönetim merkezinden oluşur.
Tanım
1. Özellikler
● Çok jet kanat tekerleği, ayrı sızdırmazlık yapısı, değiştirilmesi ve bakımı kolay.
● Kuru tip kayıt, manyetik tahrik, anti-manyetik parazit, anti-donma, uzun süreli net okuma.
● Malzeme: Demir, plastik, pirinç, paslanmaz.
● Neme dayanıklı, güneş geçirmez, anti-ateşleme, anti-statik, anti-manyetik, IP68.
● Su tüketimi gerçek zamanlı olarak okunabilir veya kaydedilebilir.
● İklim ve EMC Sınıf B, E1.
● Su tüketimini okumak dışında sıfır güç kaynağı.
● Su sayaçları ve koleksiyoncuları eklemesi ve bakımını kolaylaştırır.
2. Elektronik teknik
| Çalışma voltajı | Çalışma sıcaklığı | Çalışma akımı | Datacomms |
| DC9-15V (RS-485)/DC24-36V (M-bus) | -10 ~ 45 ℃ | ≤9ma | RS-485, M-Bus |

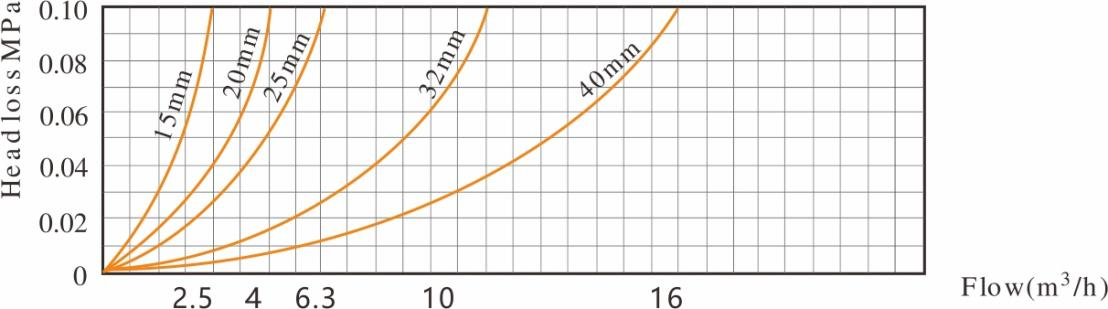

3. Kafa kaybı eğrisi

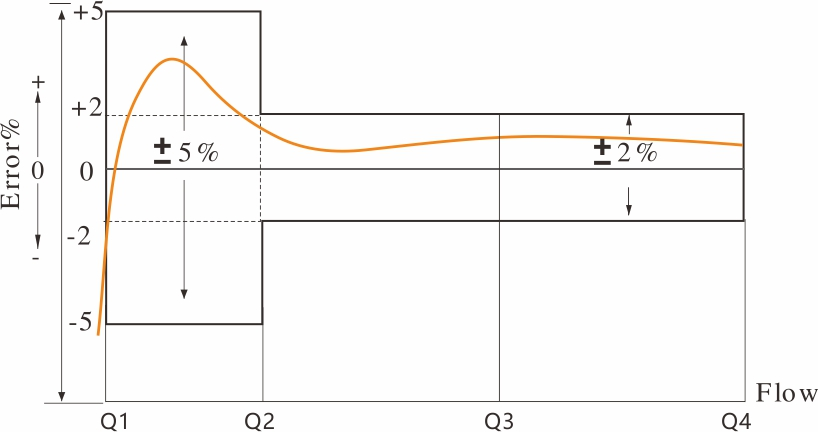

4. Doğruluk hata eğrisi
5. Kurulum Boyutu
| Öğe Hayır | LXSGY-15E | Lxsgy-20e | LXSGY-25E |
|
| |
| L1 | mm | 260 | 295 | 345 | 354 | 373 |
| L | mm | 165 | 190 | 225 | 230 | 245 |
| H | mm | 125 | 125 | 130 | 115 | 155 |
| W | mm | 95 | 95 | 95 | 110 | 125 |
| Bağlantı iş parçacığı | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (mm) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| Ağırlık | sendikalarla (kg) | 1.2 | 1.3 | 1.5 |
|
|
| Sendikalar olmadan (Kg) |
|
|
|
|
| |
6. Ana teknik parametre
| Model numarası | LXSGY-15E | Lxsgy-20e | LXSGY-25E |
|
| ||||||||||
| Nominal Çap (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Oranı Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Aşırı yük akış hızı (Q4) [m³/s] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Kalıcı akış hızı (Q3) [m³/s] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Geçiş akış hızı (Q2) [m³/s] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimum akış hızı (Q1) [m³/s] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Doğruluk sınıfı | 2 | ||||||||||||||
| Düşük akış hızı bölgesi için izin verilen maksimum hata (MPEι) | ±% 5 | ||||||||||||||
| Üst akış hızı bölgesi için izin verilen maksimum hata (MPEμ) | Sıcaklığa sahip su için ±% 2 ≤30 ℃ | ||||||||||||||
| Sıcaklık sınıfı | T30, T50 | ||||||||||||||
| Su basınç sınıfları | Harita 16 | ||||||||||||||
| Basınç kaybı sınıfları | △ P63 | ||||||||||||||
| Gösteren aralığı [m³] | 99 999 | ||||||||||||||
| Gösterge cihazının çözünürlüğü [M³] | 0.00005 | ||||||||||||||
| Akış Profili Hassasiyet Sınıfları | U10 D5 | ||||||||||||||
| Oryantasyon sınırlaması | Yatay | ||||||||||||||
