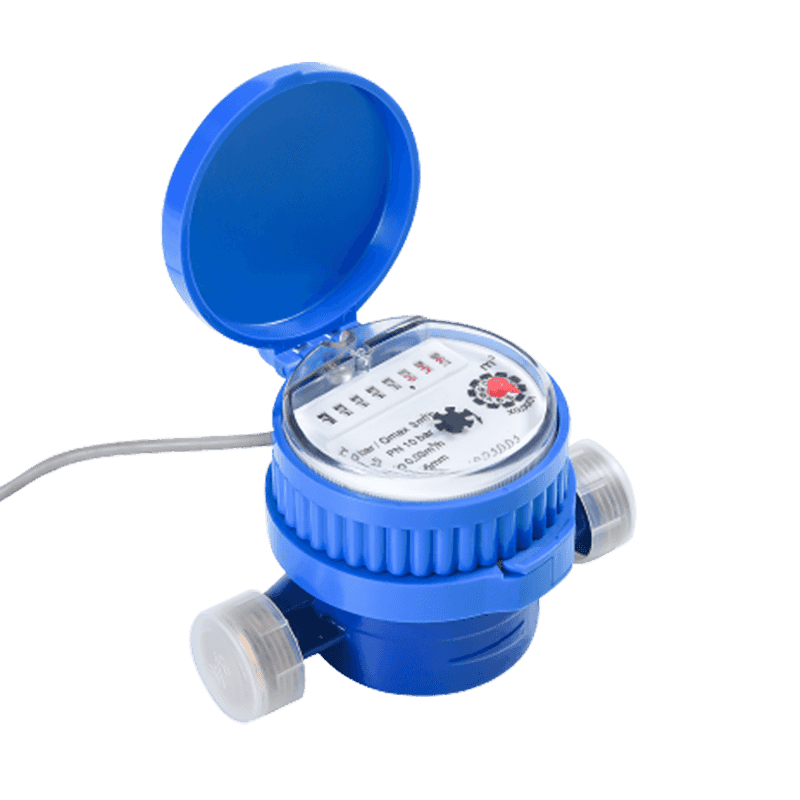

KM02-09
Bu ürün serisi, su tüketimi verilerini okumak ve özel bir telden yüklemek için bir fotoelektrik doğrudan okuma modülü benimser. Tüm sistem su sayacı, toplayıcı ve yönetim merkezinden oluşur. Doğrudan okuma fonksiyonu, yerleşik pil yok, uzun servis ömrü, su geçirmez, anti-statik, nem korumalı, anti-manyetik anti-manyetik parazit, isteğe bağlı kontrol valfi, yüksek su geçirmez seviye.
Tanım
1. Özellikler
Süper kuru tip kayıtlı manyetik sürücü, uzun süreli net okuma.
Malzeme, demir, plastik, pirinç, paslanmaz
Nem korumalı, güneş geçirmez, anti-yapı, anti-statik, anti-manyetik parazit, anti-donma, IP68
Su tüketimi zamanında okunabilir veya kaydedilebilir
Çevre: B, E1
Su tüketimini okumak dışında sıfır güç kaynağı
Su Sayaçları ve Toplayıcıları Eklemek ve Bakım Yapmak Kolay
Seçenek için geri dönüş valfi ve süzgeç
Harici mıknatıs koruması için manyetik kalkan.
2. Elektronik Teknik
| Çalışma voltajı | Çalışma sıcaklığı | Çalışma akımı | Çıktı |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9ma | RS-485 |
3. Kafa kaybı eğrisi
4. Doğruluk hata eğrisi
5. Kurulum Boyutu
| Öğe Hayır | Lxsgy-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Bağlantı İş parçacığı: | D (mm) | G3/4 " |
| Sendikalarsız kilogram | 0.47kg | |
6. Ana teknik parametre
| Model numarası | Lxsgy-15 | LXSGY-20 | Lxsgy-25 | LXSGY-32 | Lxsgy-40 | ||||||||||
| Nominal Çap (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Oranı Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Aşırı yük akış hızı (Q4) [m³/s] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Kalıcı akış hızı (Q3) [m³/s] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Geçiş akış hızı (Q2) [m³/s] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Doğruluk Sınıfı: | 2 | ||||||||||||||
| Düşük akış hızı bölgesi için izin verilen maksimum hata (MPEι) | ±% 5 | ||||||||||||||
| Üst akış hızı bölgesi için izin verilen maksimum hata (MPEμ) | Sıcaklığa sahip su için ±% 2 ≤30 ℃ Sıcaklığa sahip su için ±% 3 > 30 ℃ | ||||||||||||||
| Sıcaklık sınıfı | T30, T50 | ||||||||||||||
| Su basınç sınıfları | Harita 10 | ||||||||||||||
| Basınç kaybı sınıfları | △ P63 | ||||||||||||||
| Gösteren aralığı [m³] | 99 999 | ||||||||||||||
| Çözümü Gösterge Cihazı [M³] | 0.00005 | ||||||||||||||
| Akış Profili Hassasiyet Sınıfları | U10 D5 | ||||||||||||||
| Oryantasyon sınırlaması | Yatay | ||||||||||||||
