KM01-01

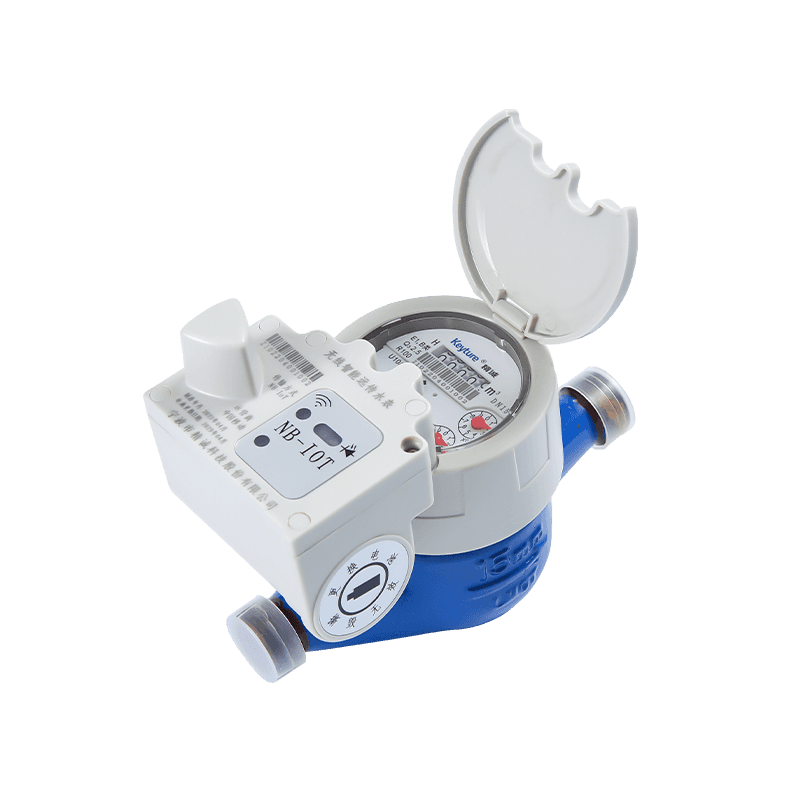

Bu ürün serisi, mekanik kısmı akıllı modülden tamamen ayıran ve su tüketimini NB \ lora internet üzerinden yükleyen kablosuz uzaktan su sayaçlarıdır. İletişim modülü doğrudan temel su sayacına monte edilmiştir. Kurulum gereksinimleri basittir ve işlem hızlıdır. Su Ölçer, elektronik modülüne müdahale etmeyen ve etkisi olmayan bağımsız bir okuma işaretçisi benimser
Tanım
1. Özellikler
● Çoklu jet kanat tekerleği.
● Islak tip kayıt, yüksek hassasiyet, gliserin sızdırmaz kadran uzun süreli net okuma sağlar.
● Bölünmüş tip, ayrı sızdırmazlık yapısı, değiştirilmesi ve bakımı kolay, nem geçirmez, IP68.
● Değiştirilebilir pil odası tasarımı.
● Kararlı NB \ Lora İnternet sinyal iletim teknolojisini benimseyin.
● 1L, 10L, 100L'ye göre su tüketimini toplayın.
● Malzeme: Demir, plastik, pirinç, paslanmaz.
● Kurşun conta ve toz geçirmez örtü ile sağlanır.
● İklim ve EMC Sınıf B \ O, E1.
2. Elektronik parametre
| Datacomms | Statik akım | Rapor | Çalışma frekansı | İletilen güç | Hassasiyet Alın |
| Lora | 25μA | Manyetik olmayan | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-LOT | 15μA | Manyetik olmayan | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1dbm |

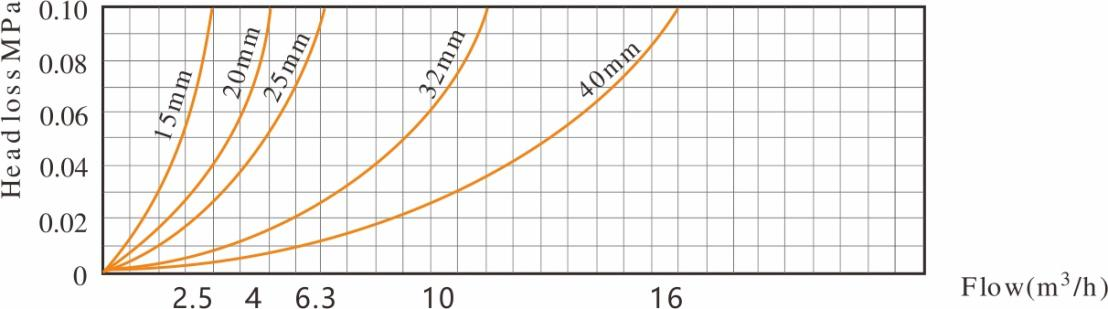

3. Kafa kaybı eğrisi

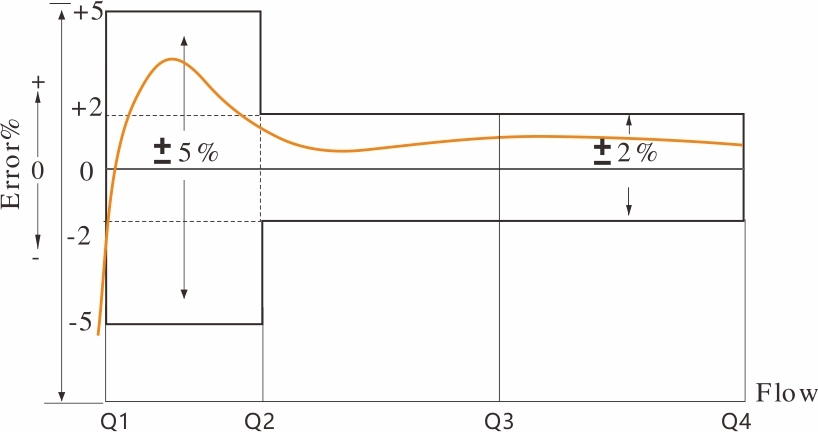

4. Doğruluk hata eğrisi

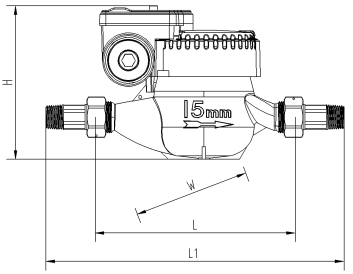

5. Kurulum Boyutu
| Öğe Hayır | LXSW-15 | LXSW-20 | LXSW-25 | |
| L1 | mm | 260 | 295/300 | 346 |
| L | mm | 165 | 190/195 | 225 |
| H | mm | 130/140 | 130/140 | 140 |
| W | mm | 100 | 100 | 100 |
| Bağlantı iş parçacığı | D (mm) | G3/4 " | G1 " | G1 1/4 " |
| D (mm) | R1/2 | R3/4 | R1 | |
| Ağırlık | SNIONKG ile |
|
|
|
| Sendikalar olmadan (Kg) | 1.3 | 1.5 | 2.0 | |
6. Ana teknik parametre
| Model numarası | LXSW-15 | LXSW-20 | LXSW-25 |
|
| |||||
| Nominal Çap (DN) [mm] | 15 | 20 | 25 | 32 | 40 | |||||
| Oranı Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
| Aşırı yük akış hızı (Q4) [m³/s] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
| Kalıcı akış hızı (Q3) [m³/s] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
| Geçiş akış hızı (Q2) [m³/s] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
| Minimum akış hızı (Q1) [m³/s] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
| Doğruluk sınıfı | 2 | |||||||||
| Düşük akış hızı bölgesi için izin verilen maksimum hata (MPEι) | ±% 5 | |||||||||
| Üst akış hızı bölgesi için izin verilen maksimum hata (MPEμ) | Sıcaklığa sahip su için ±% 2 ≤30 ℃ | |||||||||
| Sıcaklık sınıfı | T30, T50 | |||||||||
| Su basınç sınıfları | Harita 16 | |||||||||
| Basınç kaybı sınıfları | △ P63 | |||||||||
| Gösteren aralığı [m³] | 99 999 | |||||||||
| Gösterge cihazının çözünürlüğü [M³] | 0.00005 | |||||||||
| Akış Profili Hassasiyet Sınıfları | U10 D5 | |||||||||
| Oryantasyon sınırlaması | Yatay | |||||||||
