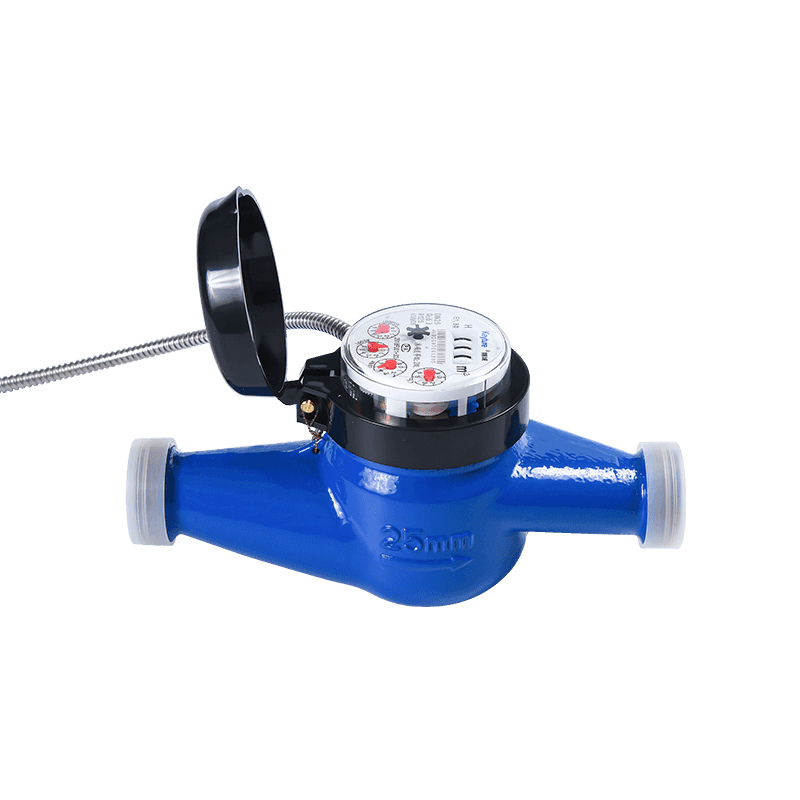

KM02-01
Bu ürün serisi, su tüketimi verilerini okumak ve özel bir telden yüklemek için fotoelektrik doğrudan okuma modülü benimser. Tüm sistem su sayacı, toplayıcı ve yönetim merkezinden oluşmaktadır. Doğrudan okuma fonksiyonu, yerleşik pil yok, uzun servis ömrü, su geçirmez, anti-statik, nem korumalı, anti-manyetik anti-manyetik parazit, isteğe bağlı kontrol valfi, yüksek su geçirmez seviye.
Tanım
1. Özellikler
● Çok jet kanat tekerleği, ayrı sızdırmazlık yapısı, değiştirilmesi ve bakımı kolay.
● Kuru tip kayıt, manyetik sürücü, uzun süreli net okuma.
● Malzeme: Demir, plastik, pirinç, paslanmaz.
● Nem korumalı, güneşe dayanıklı, anti-ateşleme, anti-statik, anti-manyetik parazit, anti-donma, IP68.
● Su tüketimi gerçek zamanlı olarak okunabilir veya kaydedilebilir.
● Çevre: B, E1.
● Su tüketimini okumak dışında sıfır güç kaynağı.
● Su sayaçları ve koleksiyoncuları eklemesi ve bakımını kolaylaştırır.
2. Elektronik teknik
| Çalışma voltajı | Çalışma sıcaklığı | Çalışma akımı | Çıktı |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9ma | RS-485 |
3. Kafa kaybı eğrisi
4. Doğruluk hata eğrisi
5. Kurulum Boyutu
| Öğe Hayır | Lxsgy-15 | LXSGY-20 | Lxsgy-25 | LXSGY-32 | Lxsgy-40 | |
| L1 | mm | 258 | 305 | 345 | 354 | 373 |
| L | mm | 165 | 195 | 225 | 230 | 245 |
| H | mm | 110 | 110 | 115 | 115 | 155 |
| W | mm | 95 | 95 | 110 | 110 | 125 |
| Bağlantı iş parçacığı | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (mm) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| Ağırlık | sendikalarla (kg) |
|
|
|
|
|
| Sendikalar olmadan (Kg) | 1 | 1.2 | 1.7 | 2.2 |
| |
6. Ana teknik parametre
| Model numarası | Lxsgy-15 | LXSGY-20 | Lxsgy-25 | LXSGY-32 | Lxsgy-40 | ||||||||||
| Nominal Çap (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Oranı Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Aşırı yük akış hızı (Q4) [m³/s] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Kalıcı akış hızı (Q3) [m³/s] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Geçiş akış hızı (Q2) [m³/s] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimum akış hızı (Q1) [m³/s] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Doğruluk sınıfı | 2 | ||||||||||||||
| Düşük akış hızı bölgesi için izin verilen maksimum hata (MPEι) | ±% 5 | ||||||||||||||
| Üst akış hızı bölgesi için izin verilen maksimum hata (MPEμ) | Sıcaklığa sahip su için ±% 2 ≤30 ℃ | ||||||||||||||
| Sıcaklık sınıfı | T30, T50 | ||||||||||||||
| Su basınç sınıfları | Harita 16 | ||||||||||||||
| Basınç kaybı sınıfları | △ P63 | ||||||||||||||
| Gösteren aralığı [m³] | 99 999 | ||||||||||||||
| Gösterge cihazının çözünürlüğü [M³] | 0.00005 | ||||||||||||||
| Akış Profili Hassasiyet Sınıfları | U10 D5 | ||||||||||||||
| Oryantasyon sınırlaması | Yatay | ||||||||||||||
