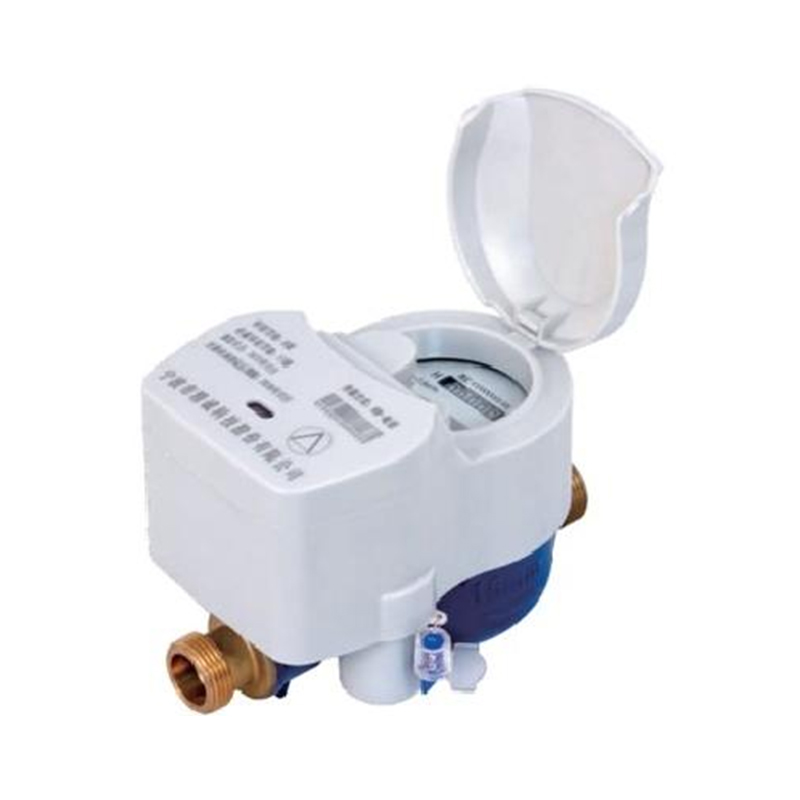

KM01-05
Bu ürün serisi, mekanik parçayı akıllı modülden tamamen ayıran ve su tüketimini NB \ lora internet üzerinden yükleyen kablosuz uzaktan su sayaçlarıdır. Terminal su sayacı bilgilerini toplar, verileri yerleşik NB modülü aracılığıyla yakındaki baz istasyonuna gönderir, verileri doğrudan NB-IoT iletişim ağı aracılığıyla IoT platformuna iter ve son olarak IoT platformu verileri akıllı su uygulama platformuna iter.
Tanım
1. Özellikler
● Çoklu jet kanat tekerleği.
● Islak tip kayıt, yüksek hassasiyet, gliserin sızdırmaz kadran uzun süreli net okuma sağlar.
● Bölünmüş tip, ayrı sızdırmazlık yapısı, değiştirilmesi ve bakımı kolay, nem geçirmez, IP68.
● Değiştirilebilir pil odası tasarımı.
● Kararlı NB \ Lora İnternet sinyal iletim teknolojisini benimseyin.
● 1L, 10L, 100L'ye göre su tüketimini toplayın.
● Malzeme: Demir, plastik, pirinç, paslanmaz.
● Kurşun conta ve toz geçirmez örtü ile sağlanır.
● İklim ve EMC Sınıf B \ O, E1.
2. Elektronik parametre
| Datacomms | Statik akım | Rapor | Çalışma frekansı | İletilen güç | Hassasiyet Alın |
| Lora | 20μA | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-LOT | 10μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1dbm |

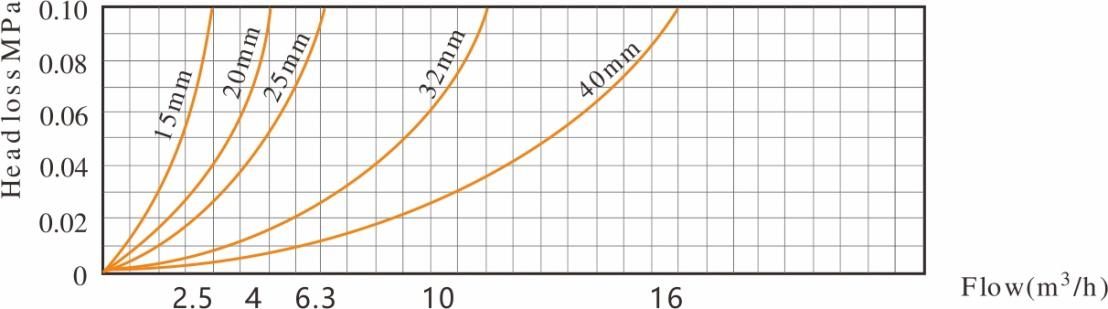

3. Kafa kaybı eğrisi

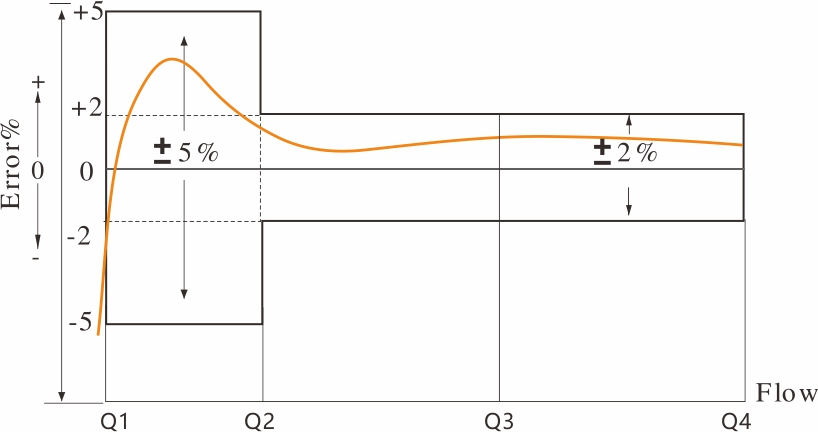

4. Doğruluk hata eğrisi
5. Kurulum Boyutu
| Öğe Hayır | LXSGW-15 | LXSGW-20 | LXSGW-25 | |
| L1 | mm | 260 | 300 | 345 |
| L | mm | 165 | 193 | 225 |
| H | mm | 120 | 120 | 120 |
| W | mm | 102 | 102 | 102 |
|
Bağlantı İplik
| D (mm) | G3/4 " | G1 " | G1 1/4 " |
| D (mm) | R1/2 | R3/4 | R1 | |
|
Ağırlık
| sendikalarla (kg) |
|
|
|
| Sendikalar olmadan (Kg) | 1.4 | 1.6 | 1.8 | |
6. Ana teknik parametre
| Model numarası | LXSGW-15 | LXSGW-20 | LXSGW-25 |
|
| ||||||||||
| Nominal Çap (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Oranı Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Aşırı yük akış hızı (Q4) [m³/s] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Kalıcı akış hızı (Q3) [m³/s] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Geçiş akış hızı (Q2) [m³/s] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimum akış hızı (Q1) [m³/s] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Doğruluk sınıfı | 2 | ||||||||||||||
| Düşük akış hızı bölgesi için izin verilen maksimum hata (MPEι) | ±% 5 | ||||||||||||||
| Üst akış hızı bölgesi için izin verilen maksimum hata (MPEμ) | Sıcaklığa sahip su için ±% 2 ≤30 ℃ | ||||||||||||||
| Sıcaklık sınıfı | T30, T50 | ||||||||||||||
| Su basınç sınıfları | Harita 16 | ||||||||||||||
| Basınç kaybı sınıfları | △ P63 | ||||||||||||||
| Gösteren aralığı [m³] | 99 999 | ||||||||||||||
| Gösterge cihazının çözünürlüğü [M³] | 0.00005 | ||||||||||||||
| Akış Profili Hassasiyet Sınıfları | U10 D5 | ||||||||||||||
| Oryantasyon sınırlaması | Yatay | ||||||||||||||
