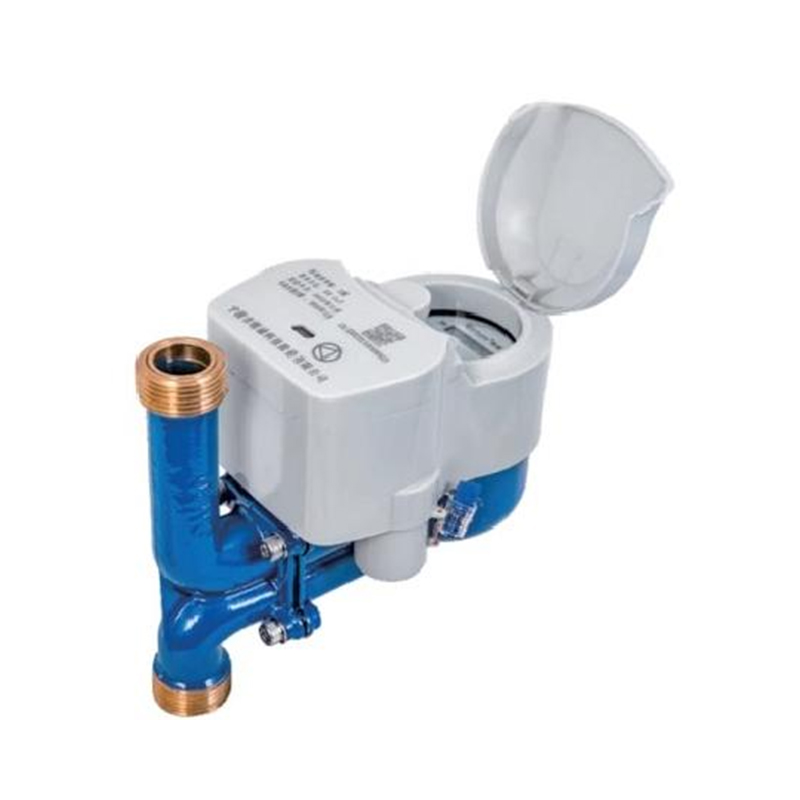

KM01-06
Bu ürün serisi, mekanik parçayı akıllı modülden tamamen ayıran ve su tüketimini NB \ lora internet üzerinden yükleyen kablosuz uzaktan su sayaçlarıdır. Valf kontrol ölçer, sayaç okuma platformunun işlemi boyunca valf anahtarını kontrol edebilir. Pil voltajı düşük olduğunda, alarm vermek için sayaç okuma platformuna rapor verecektir. Pilin mevcut voltajı, pil kullanımını yargılamak için sayaç okuma platformunda görüntülenir.
Tanım
1. Özellikler
● Çoklu jet kanat tekerleği.
● Islak tip kayıt, yüksek hassasiyet, gliserin sızdırmaz kadran uzun süreli net okuma sağlar.
● Bölünmüş tip, ayrı sızdırmazlık yapısı, değiştirilmesi ve bakımı kolay, nem geçirmez, IP68.
● Değiştirilebilir pil odası tasarımı.
● Kararlı NB \ Lora İnternet sinyal iletim teknolojisini benimseyin.
● 1L, 10L, 100L'ye göre su tüketimini toplayın.
● Malzeme: Demir, plastik, pirinç, paslanmaz.
● Kurşun conta ve toz geçirmez örtü ile sağlanır.
● İklim ve EMC Sınıf B \ O, E1.
2. Elektronik parametre
| Datacomms | Statik akım | Rapor | Çalışma frekansı | İletilen güç | Hassasiyet Alın |
| Lora | 20μA | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-LOT | 10μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1dbm |

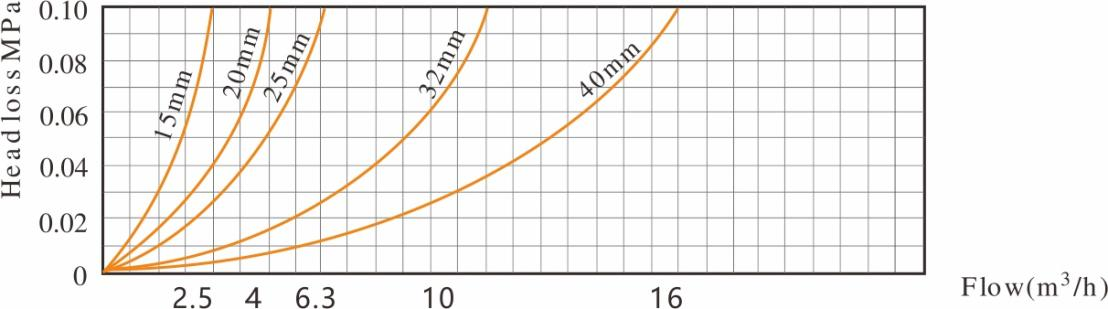

3. Kafa kaybı eğrisi

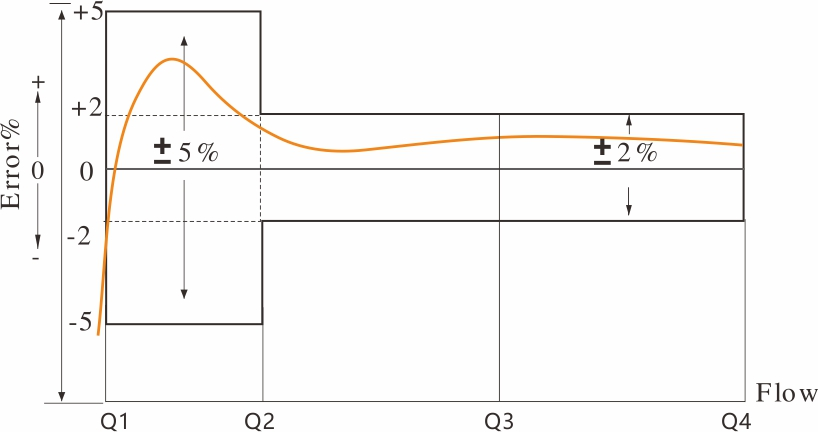

4. Doğruluk hata eğrisi
5. Kurulum Boyutu
| Öğe Hayır | LXSGW-15 | LXSGW-20 | |
| L1 | mm | 260 | 270 |
| L | mm | 185 | 190 |
| H | mm | 165 | 165 |
| W | mm | 102 | 102 |
| Bağlantı iş parçacığı | D (mm) | G3/4 " | G1 " |
| D (mm) | R1/2 | R3/4 | |
| Ağırlık | sendikalarla (kg) |
|
|
| Sendikalar olmadan (Kg) | 1.4 | 1.6 | |
6. Ana teknik parametre
| Model numarası | LXSGW-15 | LXSGW-20 |
|
|
| ||||||||||
| Nominal Çap (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Oranı Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Aşırı yük akış hızı (Q4) [m³/s] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Kalıcı akış hızı (Q3) [m³/s] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Geçiş akış hızı (Q2) [m³/s] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimum akış hızı (Q1) [m³/s] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Doğruluk sınıfı | 2 | ||||||||||||||
| Düşük akış hızı bölgesi için izin verilen maksimum hata (MPEι) | ±% 5 | ||||||||||||||
| Üst akış hızı bölgesi için izin verilen maksimum hata (MPEμ) | Sıcaklığa sahip su için ±% 2 ≤30 ℃ | ||||||||||||||
| Sıcaklık sınıfı | T30, T50 | ||||||||||||||
| Su basınç sınıfları | Harita 16 | ||||||||||||||
| Basınç kaybı sınıfları | △ P63 | ||||||||||||||
| Gösteren aralığı [m³] | 99 999 | ||||||||||||||
| Gösterge cihazının çözünürlüğü [M³] | 0.00005 | ||||||||||||||
| Akış Profili Hassasiyet Sınıfları | U10 D5 | ||||||||||||||
| Oryantasyon sınırlaması | Dikey | ||||||||||||||
