Kablolu uzaktan su sayacının ölçüm teknolojisi özellikleri
Akıllı su hizmetleri alanında Ningbo Jingcheng Technology Co., Ltd., derin bilimsel araştırma gücü ve yenilikçi ruhuyla bir dizi yüksek performanslı ve yüksek güvenilirliğe sahip su sayacı ürününü başarıyla geliştirdi. Aralarında, Kablolu Uzaktan Su Sayacı benzersiz ölçüm teknolojisi özellikleri nedeniyle piyasada büyük beğeni ilepladı.
Yüksek hassasiyetli ölçüm teknolojisi, Kablolu Uzaktan Su Sayacı'nın öne çıkan özelliğidir. Su sayacı, ölçüm sonuçlarının doğruluğunu sağlamak için gelişmiş akış sensörleri ve yüksek hassasiyetli ölçüm çipleri kullanır. İç yapısı, su akış direncini etkili bir şekilde azaltmak ve böylece ölçüm verimliliğini artırmak için dikkatli bir şekilde tasarlanmıştır. Zorlu çalışma ortamlarında bile su sayacı mükemmel uzun vadeli stabilite göstermiştir ve her zaman verimli ölçüm performansını korur. Uluslararası standartlar ISO 4064 B, C ve D ile sıkı bir karşılaştırmanın ardından, Kablolu Uzaktan Su Sayacı'nın ölçüm hatası son derece düşük bir aralıkta kontrol edilerek kullanıcılara güvenilir su kullanımı veri desteği sağlanır.
Akış algılama teknolojisi açısından Kablolu Uzaktan Su Sayacı da iyi performans gösterir. Su sayacı, gelişmiş algoritma modelleriyle birlikte su akış hızı ve basıncı gibi temel parametrelerin gerçek zamanlı izlenmesi yoluyla gerçek su tüketimini doğru bir şekilde hesaplayabilir. Ayrıca Kablolu Uzaktan Su Sayacı, farklı su kullanım senaryolarındaki akış değişikliklerini otomatik olarak ayırt edebilen ve böylece daha doğru ölçüm sonuçları sağlayan akıllı bir tanıma fonksiyonuna sahiptir. Bu teknolojinin uygulanması kullanıcıların su yönetiminde daha fazla bilimsel veri desteği elde etmelerini sağlar.
Uzaktan izleme ve veri aktarım yetenekleri Kablolu Uzaktan Su Sayacı'nın bir diğer önemli özelliğidir. Kablolu bağlantı sayesinde su sayacı, gerçek zamanlı verileri uzaktan yönetim sistemine yükleme işlevini gerçekleştirir ve kullanıcılar ölçüm verilerini gerçek zamanlı olarak izleyebilir ve analiz edebilir. Uzaktan yönetim sisteminin yardımıyla, kullanıcılar yalnızca vanaları uzaktan açıp kapatamaz ve parametreleri ayarlayamaz, aynı zamanda yönetim verimliliğini de büyük ölçüde artırabilir. Ayrıca su sayacı, çeşitli iletişim protokollerini ve arayüz standartlarını destekler ve kesintisiz veri bağlantısı ve paylaşımı sağlamak için çeşitli akıllı su yönetim sistemlerine kolayca erişebilir. Bu esneklik, Kablolu Uzaktan Su Sayacı'nın farklı uygulama senaryolarında iyi performans göstermesini sağlar.
Kablolu Uzaktan Su Sayacı, enerji tasarrufu ve çevre koruma açısından da mükemmel tasarım konseptini ortaya koymaktadır. Su sayacı, ekipmanın servis ömrünü uzatan ve çevre üzerindeki etkiyi azaltan düşük güçlü bir tasarımı benimser. Akıllı yönetim işlevi, kullanıcıların su kullanım yapısını optimize etmesine ve su tasarrufu ve emisyon azaltma hedefine ulaşmasına yardımcı olur. Su kullanım verilerinin gerçek zamanlı izlenmesi ve analizi sayesinde kullanıcılar, su kullanım sürecindeki atık sorununu hızlı bir şekilde tanımlayıp çözebilir, böylece su tasarrufu verimliliğini daha da artırabilir.
Kablolu Uzaktan Su Sayaçlarının Faydaları
Kablolu bir yaklaşımı benimsemenin avantajları öncelikle sistemin doğasında olan fiziksel bağlantı ve güç kaynağından kaynaklanmaktadır:
- Olağanüstü Veri Güvenilirliği ve Kararlılığı: Sabit, fiziksel bağlantı, radyo frekansı parazitine, sinyal engellemeye ve çevresel gürültüye karşı büyük ölçüde bağışık olan, tutarlı veri dağıtımını garanti eden oldukça kararlı bir iletişim kanalı sağlar.
- Pil Bağımlılığı Yok: Özellikle M-Bus gibi protokolleri kullanan kablolu sayaçlara genellikle doğrudan iletişim hattı üzerinden güç verilir. Bu, periyodik akü değişiminin işletme masraflarını ve bakım görevini ortadan kaldırır.
- Yüksek Veri Bütünlüğü: Kablolu veri yolunun kontrollü ortamı, daha düşük gecikilometree süresi ve daha güvenli, daha az açıkta kalan veri yolu sağlar; bu, doğru faturalandırma ve mevzuat uyumluluğu için kritik öneme sahiptir.
- Yoğun Uygulamalar için Optimize Edilmiştir: Kablolu sistemler, altyapının merkezi olarak kurulabileceği apartman kompleksleri, endüstriyel parklar ve çok binalı kampüsler gibi yüksek yoğunluklu ortamlar için idealdir.
Kablolu Uzaktan Su Sayacı Çeşitleri
Kablolu uzaktan su sayaçları su akışını ölçmek için kullandıkları fiziksel mekanizmaya ve kullandıkları iletişim protokolüne göre genel olarak kategorize edilirler.
1. Ölçüm Türüne Göre:

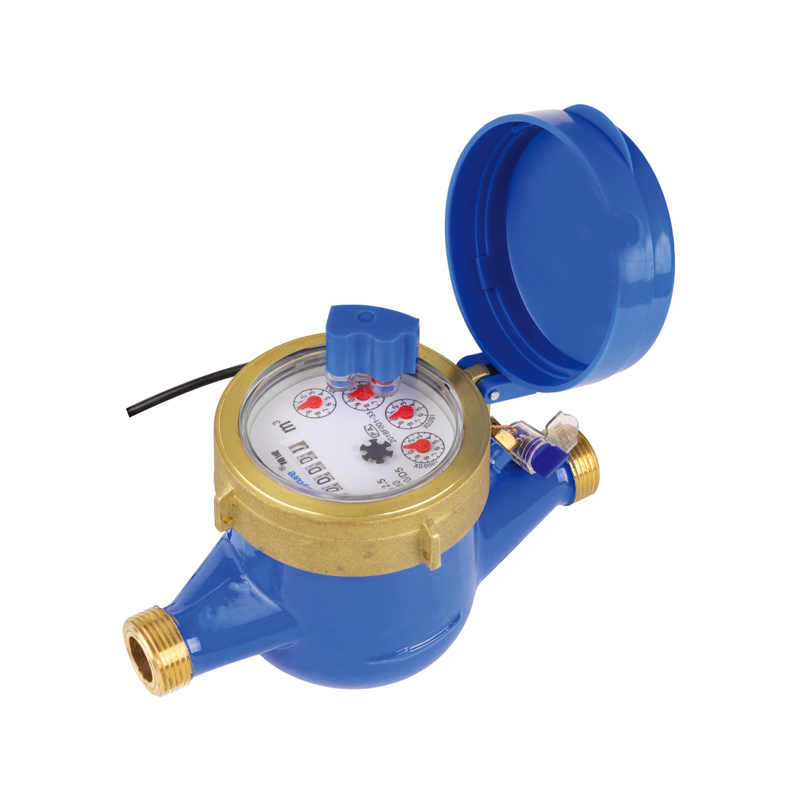

- Darbe Çıkışlı Sayaçlar: Bunlar, tüketilen her birim su için bir elektrik darbesi üreten bir sensörle donatılan geleneksel mekanik sayaçlardır. Dijital okuma almanın basit ve uygun maliyetli bir yolunu sunarlar ancak minimum düzeyde teşhis verisi sağlarlar.
- Doğrudan Okuyan Elektronik Sayaçlar (Fotoelektrik): Bu gelişmiş sayaçlar, gerçek sayaç okumasını optik sensörler kullanarak doğrudan mekanik kayıt cihazının sayı çarklarından yakalayarak uzaktan okumanın mekanik okumayla aynı olmasını sağlar.
- Ultrasonik Sayaçlar: Bu sayaçlar akış hızını ölçmek için ses dalgalarını kullanır, yüksek doğruluk sunar, hareketli parça içermez ve zengin teşhis verileri sunar ve genellikle RS-485 veya M-Bus gibi bir dijital protokol aracılığıyla iletişim kurar.
2. İletişim Protokolüyle:
Ölçümde en yaygın iki kablolu iletişim protokolü şunlardır:

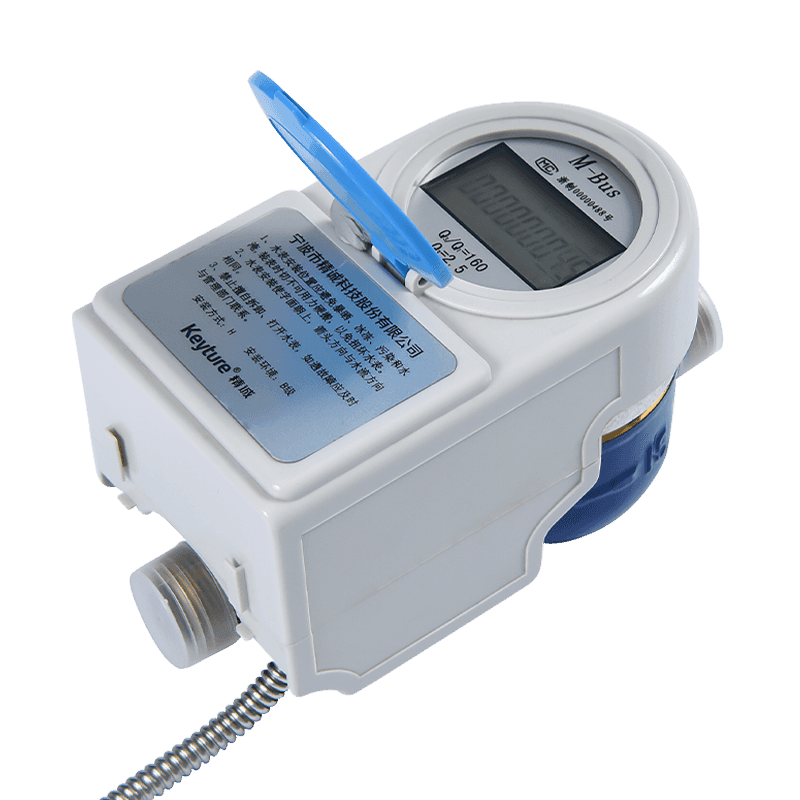

- M-Bus (Metre-Bus): Özellikle kullanım sayaçlarının (su, gaz, ısı, elektrik) okunması için tasarlanmış Avrupa standardı (EN 13757). İki telli, kutupsuz bir bağlantı kullanır, kablolamayı basitleştirir ve sayaçlara çoğunlukla veri yolundan güç sağlayabilir.
- RS-485: Genellikle Modbus RTU (Uzak Terminal Birimi) uygulama protokolüyle eşleştirilen sağlam bir endüstriyel elektrik sinyalleşme standardı. Gürültüye karşı oldukça dirençlidir ve çoklu bağlantı ağlarını destekler, bu da onu endüstriyel ve ticari bina yönetim sistemlerinde yaygın hale getirir.
Kablolu Uzaktan Su Sayaçlarının Uygulamaları
Kablolu uzak su sayaçları, çeşitli sektörlerde doğru faturalandırma, sızıntı tespiti ve su yönetimi için güvenilir, yüksek bütünlüklü veri iletimi sunan Gelişmiş Ölçüm Altyapısı (AMI) sistemlerinin temel bileşenleridir.
- Konut: Çok katlı binalarda, apartman komplekslerinde ve kapalı sitelerde, M-Bus (Meter-Bus) gibi protokolleri kullanan kablolu sayaçlar, merkezi sayaç okuma için oldukça istikrarlı ve uygun maliyetli bir çözüm sağlar. Bu, bireysel birimlerde manuel okuma ihtiyacını ortadan kaldırarak hassas, zamanında faturalandırma ve bir konut bloğu içindeki sızıntıların hızlı bir şekilde tespit edilmesini sağlar.
- Ticari: Perakende merkezleri, ofis binaları ve oteller, kiracıların alt sayaç tüketimini doğru bir şekilde ölçmek veya faturalandırma optimizasyonu için su kullanımını izlemek için kablolu sayaçlar kullanır. Bu ortamlarda sürekli ve istikrarlı verilere duyulan ihtiyaç, RS-485 Modbus RTU gibi protokollerin yüksek güvenilirliğini desteklemektedir.
- Endüstriyel: Üretim tesisleri, gıda işleme tesisleri ve elektrik santralleri; proses kontrolü, su kalitesi izleme ve maliyet tahsisi için son derece güvenilir ve sık veriler gerektirir. Kablolu sayaçlar, özellikle de sağlam protokoller kullananlar tercih edilir çünkü endüstriyel ortamlarda sıklıkla mevcut olan yüksek elektromanyetik girişime karşı daha az duyarlıdırlar. Akıllı su sayaçları, ısı sayaçları ve iletişim toplama ekipmanlarında uzmanlaşmış köklü bir yüksek teknoloji kuruluşu olan Ningbo Jingcheng Technology Co., Ltd., yüksek talep gören endüstriyel uygulamalara çok uygun, RS-485 ve M-Bus iletişimini kullananlar da dahil olmak üzere bir dizi kablolu uzaktan su sayacı serisi sunmaktadır.
- Tarım: Kablosuz uzak alanlar için yaygın olsa da, kablolu sistemler büyük, merkezi sulama pompa istasyonlarında ve seralarda kullanılır; burada yüksek veri stabilitesi, otomatik proses kontrolü ve yüksek değerli mahsuller için su kullanımının düzenlenmesi açısından kritik öneme sahiptir.
- Belediye (Bölge Ölçüm Alanları - DMA'lar): Su hizmetleri, akışı ölçmek, gelir getirmeyen su kaybını belirlemek ve basıncı izlemek için dağıtım ağındaki (DMA'lar) önemli noktalarda kablolu toplu ölçüm cihazları kullanır. Kablolu iletişimin istikrarı, kritik ağ analizi için kullanılan verilerin bütünlüğünü sağlamak açısından kritik öneme sahiptir.
Bakım ve Sorun Giderme
Kablolu uzaktan su sayacı sistemleri, uzun vadeli bakım ihtiyaçlarının düşük olmasıyla bilinir, ancak herhangi bir elektronik sistem gibi, rutin kontroller gerektirirler ve belirli sorunlarla karşılaşabilirler.
Düzenli Bakım Görevleri
- Fiziksel Muayene: Sayaç gövdesini ve bağlantı kutusunu herhangi bir su girişi, korozyon veya fiziksel hasar belirtisi açısından düzenli olarak kontrol edin.
- Kablo Bütünlüğü Kontrolü: Tüm kabloları ve kablo kılıflarını, özellikle bağlantı noktalarında aşınma, kesilme veya gerilme açısından görsel olarak inceleyin. Kablolama, kablolu bir sistemdeki birincil güvenlik açığıdır.
- Ana/Yoğunlaştırıcı Ünite Tanıları: İletişim hataları için veri toplayıcı (Ana/Yoğunlaştırıcı) ünitesinin günlüklerini kontrol edin, zaman aşımı uyarıları veya belirli bir sayaçta veya iletişim veriyolunda bir sorun olduğunu gösterebilen güçle ilgili sorunlar.
- Güç Kaynağı Doğrulaması: M-Bus gibi veri yolu ile çalışan sistemler için, bağlı tüm yardımcı cihazların (sayaçların) doğru şekilde çalıştığından emin olmak için ana ünitenin veri yoluna doğru voltajı ve akımı sağladığını doğrulayın.
Yaygın Sorunlar ve Çözümler
| Ortak Sorun | Neden | Sorun Giderme Çözümü |
|---|---|---|
| İletişim Yok | Kablolama hatası (kablonun kesilmesi/kısa devre yapması, yanlış polarite). | Özellikle standart RS-485 gibi polariteye karşı bağışıklık sağlayan sistemlerde sürekliliği ve doğru polariteyi kontrol edin. |
| Aralıklı Hatalar | Yüksek elektromanyetik girişim (EMI) veya yanlış topraklama | Topraklamanın uygun olduğundan emin olun ve güç hatlarının yakınında çalıştıkları yerlerde ekranlı kablolar kullanın. Sonlandırma dirençlerinin RS-485 veriyoluna doğru şekilde takılıp takılmadığını kontrol edin. |
| Tek Metre Çevrimdışı | Sayaç arızası veya yanlış adres ayarı. | Ölçüm cihazının güç kaynağını doğrulayın ve taşınabilir bir ana araç kullanarak benzersiz birincil veya ikincil iletişim adresini kontrol edin. |
| Yavaş Okuma Hızları | Aşırı sayıda cihaz veya spesifikasyonları aşan uzun veri yolu uzunluğu. | RS-485/Modbus için sinyali genişletmek amacıyla bir tekrarlayıcı eklemeyi düşünün. M-Bus için yük hesaplamasını Master'ın kapasitesine göre kontrol edin. |
Sorun Giderme İpuçları
- Arızayı Yalıtın: Veri toplayıcıya en yakın bağlantı noktasını kontrol ederek başlayın. Veriyolundaki ilk sayaç iletişim kuruyorsa, arıza daha aşağı yöndedir.
- Protokol Parametrelerini Kontrol Edin: RS-485/Modbus için baud hızı, eşlik ve durdurma bitlerinin hem ölçüm cihazında hem de ana cihazda doğru şekilde ayarlandığından emin olun.
- Adres Keşfi: M-Bus tipik olarak bağlı tüm yardımcı sayaçları taramak için bir "keşfet" işlevini destekler, bu da bilinmeyen veya yanlış adrese sahip bir sayacın bulunmasını kolaylaştırır.
Kablolu ve Kablosuz Su Sayaçları
Kablolu ve kablosuz akıllı sayaç arasındaki seçim, kurulum maliyeti/esnekliği ile uzun vadeli veri güvenilirliği/stabilitesi arasında bir dengeyi içerir.
Her Teknolojinin Artıları ve Eksileri
| Özellik | Kablolu Sayaçlar (örn. M-Bus, RS-485) | Kablosuz Ölçüm Cihazları (ör. LoRaWAN, NB-IoT) |
|---|---|---|
| Artıları | Yüksek Güvenilirlik: Radyo parazitine karşı dayanıklıdır. Ultra Düşük Gecikme: Gerçek zamanlı kontrol. Sabit Güç: Pil yok, uzun süreli bakım gerektirmez. Veri Bütünlüğü: Son derece kararlı, güvenli veri yolu. | Düşük Kurulum Maliyeti: Kanal açma/kablolama işçiliği gerektirmez. Esneklik: Mevcut binalara kurulumu kolaydır (yenileme). Ölçeklenebilirlik: Ağa yeni düğümlerin eklenmesi kolaydır. Uzun Mesafe: Geniş alan ağı özelliği. |
| Eksileri | Yüksek Kurulum Maliyeti: Kapsamlı kablolama, boru hattı ve işçilik gerektirir. Düşük Esneklik: Genişletilmesi veya yükseltilmesi zor ve yıkıcıdır. Mesafe Sınırları: Veri yolu uzunluğu ve düğüm sayısı sınırlıdır (ancak M-Bus gibi protokoller ≈ 2.4 km düşük hızlarda). | Güvenilirlik Riski: Radyo parazitine ve sinyal tıkanmasına karşı hassastır (örn. derin bodrum kurulumları). Pil Ömrü: Periyodik pil değişimi gerektirir (uzun süreli OpEx'e eklenir). Gecikme: Daha yüksek gecikmeye sahip olabilir (gerçek zamanlı kontrol için ideal değildir). |
Seçim Yaparken Dikkat Edilmesi Gereken Faktörler
| Faktör | Kablolu Sayaç Tercihi | Kablosuz Sayaç Tercihi |
|---|---|---|
| Bina Tipi | Yeni inşaatlar, çok katlı binalar, endüstriyel tesisler (altyapının planlandığı yerler). | Mevcut binalar (yenilemeler), tarihi alanlar, geniş bir alana yayılmış mülkler. |
| Çevre | Elektromanyetik parazitin yüksek olduğu (endüstriyel) veya fiziksel bariyerlerin (yer altının derinliklerinde) olduğu alanlar. | Hücresel/radyo kapsama alanının güçlü olduğu kırsal, uzak veya kentsel alanlar. |
| Veri Gereksinimi | Garantili veri bütünlüğü gerektiren kritik, gerçek zamanlı kontrol veya süreçler. | Faturalandırma ve temel sızıntı tespiti için standart günlük/saatlik sayaç okuma. |
Parametre Karşılaştırmaları (Kablolu M-Bus ve Kablolu RS-485)
Ningbo Jingcheng Technology Co., Ltd. gibi üreticilerin akıllı sayaç serileri için sıklıkla kullandıkları bu iki kablolu standart, teknik yapılarında belirgin farklılıklar göstermektedir:
| Parametre | Kablolu M-Bus (Metre-Bus) | Kablolu RS-485 (Modbus RTU) |
|---|---|---|
| Amaç | Özellikle şebeke ölçümü için tasarlanmıştır (Avrupa Standardı EN 13757). | Genel amaçlı endüstriyel otomasyon protokolü. |
| Kablolama | İki telli, polar olmayan (polaritesiz), daha düşük maliyetli bükümlü çift. | İki veya dört telli, doğru polarite gerektirir, genellikle korumalı kabloya ihtiyaç duyar. |
| Güç | Bağımlı cihazlara veri yolundan uzaktan güç sağlayabilir (düşük güçlü sayaçlar). | Sayaçlar için ayrı bir güç kaynağı gerektirir. |
| Topoloji | Son derece esnek (Yıldız, Çizgi veya Ağaç) – kurulumu kolaylaştırır. | Tipik olarak yalnızca Bus (Hat), sonlandırma dirençleri gerektirir. |
| Düğüm Sayısı | Yüksek (En fazla to güce bağlı olarak ana cihaz başına cihaz sayısı). | Daha düşük (Genellikle tekrarlayıcılar olmadan segment başına 32 cihaza kadar). |
| Yapılandırma Kolaylığı | Uzaktan kurulumu basitleştirerek ikincil adresleme ve cihaz keşfini destekler. | Önceden programlanmış veya manuel olarak ayarlanmış birincil adreslere dayanır. |
Maliyet Analizi
- Kablolu Sistem (Yüksek Sermaye Harcaması, Düşük İşletme Gideri): Her sayaç için kabloların, boruların ve bağlantı kutularının döşenmesiyle ilgili önemli işçilik ve malzeme maliyetleri nedeniyle Başlangıç Maliyeti (CapEx) yüksektir. Bununla birlikte, değiştirilecek pil olmadığından, Operasyonel Maliyet (OpEx) uzun vadede çok düşüktür ve fiziksel bağlantının kararlılığı nedeniyle sorun giderme genellikle daha kolaydır.
- Kablosuz Sistem (Düşük Sermaye Harcaması, Daha Yüksek İşletme Gideri): Minimum düzeyde veya hiç kablolama olmadığından Başlangıç Maliyeti (CapEx) düşüktür. Ancak, periyodik pil değiştirme ihtiyacı ve kablosuz ağ altyapısının (ağ geçitleri, sinyal güçlendiriciler, hücresel veri planları vb.) bakımına yönelik olası harcamalar nedeniyle İşletim Maliyeti (OpEx), sistemin ömrü boyunca daha yüksektir.
Uzun Süreli Güvenilirlik
Kablolu sistemin uzun vadeli güvenilirliği kritik veri toplama açısından genellikle üstündür çünkü performansı radyo frekansı girişimi, fiziksel engeller (metal dolaplar, kalın duvarlar) veya pil ömrü gibi çevresel faktörlere bağlı değildir. Kablosuz sistemler esneklik sunar ancak uzun vadeli güvenilirlikleri, kablolu sistemin büyük ölçüde ortadan kaldırdığı sürekli faktörlere bağlıdır.
